鹽霧試驗箱采用塔式鹽霧發生系統,。壓縮機產生的氣體經過減壓,、減壓、凈化處理后進入噴嘴,，鹽水補給系統將鹽水供給噴嘴吸水管。試驗箱噴霧時,，壓縮空氣從噴嘴沖出,，在吸水管上方產生負壓，鹽水在負壓的作用下,，迅速玻璃噴嘴射向頂端錐體,，并擴散到整個工作空間，形成彌漫狀態,，形成鹽霧環境,。

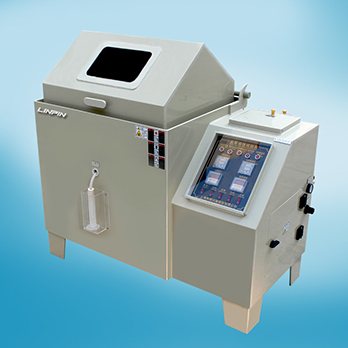

　　鹽霧試驗箱由工作室，噴霧系統和電氣控制系統組成,。

　　工作室：為一長方體,，是模仿大氣鹽霧環境的場所。其內部右側或中央有一或兩只噴霧塔,，前側或左側裝有集霧漏斗,，底部有一擋水圈，其中心孔通過管道開口于箱體后側,，連接排霧管,，以平衡室內外氣壓，在工作室內還備有試樣擱架,，供試樣擺放用,。

　　噴霧系統：由油水分離器，空氣飽和器,、調壓閥和噴霧塔組成,。該系統將壓縮空氣凈化、減壓,、飽和后,，在噴霧塔中鹽水作用，從而形成鹽霧彌散系統,。

　　這就是鹽霧試驗箱系統結構的大概構成了,。
